Wechselbare Spindelmotorem
Z-Achse

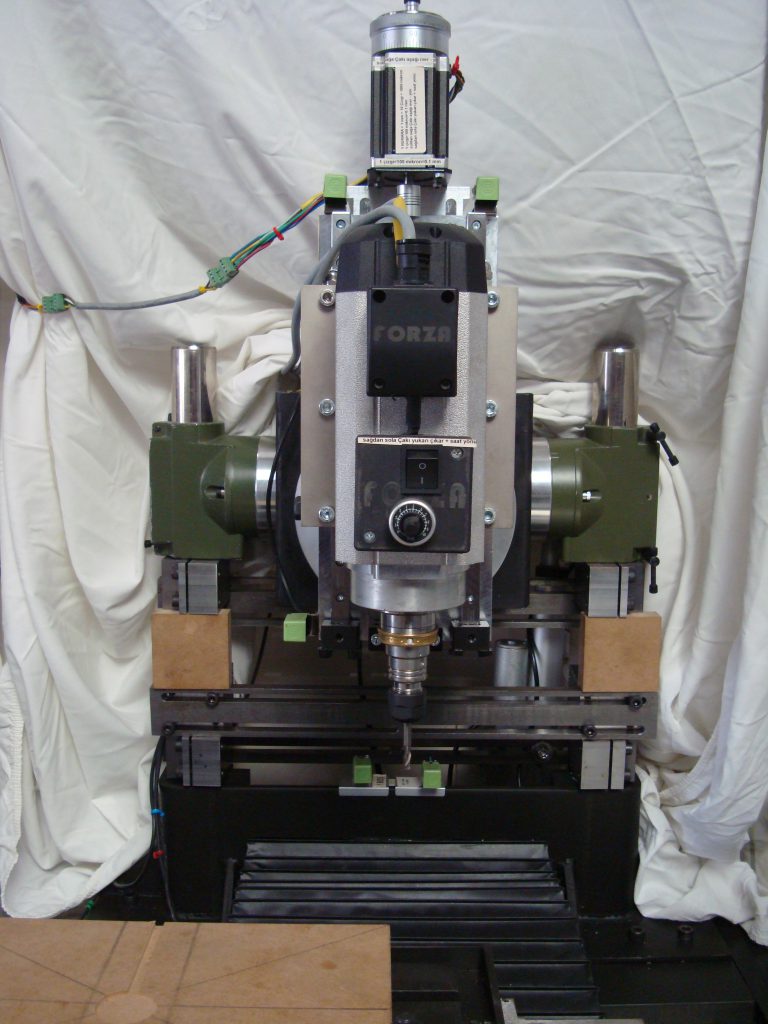

| Hier sieht man, dass die Z Achsen Konstruktion unabhaengig ist. Eine von uns gefertigte Platte 180 mm x 147 mm kann an die Z Achse mit anderem Motor von sech M8 Schrauben gewechselt werden. Dadurch erreicht man verschiedenen Motoren Leistungen und Drehzahlen,die variable sind |
| MODUL-2 Staender Staender mit Drehkopf Staender Tisch müssen nicht bestellt werden. Zum einrichten der Maschine und das Werkstück kann der Drehkopf sich Rechts und Links Drehen. (Das ist sehr einfach zu bedienen ) Für hoch und Hin-unter ist der Kopf von den beiden Seiten einzustellen. Diese Einstellung wird im Hinten angemachten schrittmotor manuell zu bedienen (Elektronisch auf wunsch). Wichtig ist es auch für die schwere Motoren um die für die Paralelitaet des Werkstücks (bzw Fraesers wichtig ). Z-Achsen Konstruktion ist sehr Robust. Für schwere Motoren (Z.B Metall- Bearbeitung) waehrend des Fraesens wegen seines Eigen- Gewichtes des Spindels (Motors) hin und unter Bewegungen (normal 0.010 mm) auf etwa auf null zu bringen ist hinten auf wunsch 0-Stab zu bestellen was nicht teuer ist |
| MODUL-3 Z-ACHSE Z ACHSEN SYSTEM mit HALTER mit SCHRITT-MOTOR SPINDEL MOTORHALTER mit SPINDELMOTOR |
| MODUL-4 CNC ELEKTRONİK PC SCHRANK Mobil CNC Controller 4 Achsen 3 Driver für schrittmotoren verschiedene spindel Motoren mit Controler von 1 kW bis 7Kw und mit 0- 30 000 u/min wechselbar mit Platte |
Linerführungen sind zur Zeit beste führungsleisten der CNC konstruktionen und Biegungausgleich der Kugelumlaufspindel
Technische Daten
Kugelumlaufspindel sind von einerseits Festlager andereseits von loslager von den beidensieten befestig.
L-Ausführung ist eine Linien-Führung.
Z- ACHSE MODUL 2
Z-ACHSE MODUL 3
Motoren sind mit Kugelumlaufspindel M12 X 4 (Steigung), von oben nach unten, durch Kugelumlaufmutter von rechts nach links, für die Montagegenauigkeit, bzw. zur Zentrierung hergestellt. Deswegen ist ein sehr ruhiger Motorenlauf gewaehrleistet. Dies ist auch bei den anderen Maschinenteilen dasselbe.Die Konstruktion ist sehr robust.
Schritt ( Step) Motoren
- Grösse (mm) : 57 x 57 x 76
Kabel- Anzahl : 4
Schritt / Rev : 200
Schrittwinkel : 1/8”
Nennstrom : 2.8 Amp Haltemoment :1,85Nm
oder
MODUL 3:Die Z-Achse ist an einer Maschinenwand oder an einem vorhandenen Gerüst bzw.an einem Automationssystem anzubringen, als Senkrecht Bohrer Schleifer,Spindel oder Fraeser. Auf MODUL 3 sind für vier Geschwindigkeits kontrollierte Motoren sind mit einem Inverter zu kontrollieren.
::
<
